石家莊工泉水處理科技有限公司生產的無塔供水設備有:家用無塔供水器,商用無塔供水設備。無塔供水設備噸位有:5噸,10T,20噸,30噸,60噸等,可以按照用戶的要求來定制。無塔供水設備有氣壓式無塔供水設備、變頻供水設備、無負壓供水設備等。顧名思義就是沒有水塔的供水設備,這里的水塔是指的高位水塔,最早是磚砌的,無塔供水絕對不是單一的變頻供水設備。目前無塔供水設備廣泛用于企事業單位、住宅區及農村的生產、生活、辦公用水。供水戶在20-2000戶。日供水量在20-50000m3,供水高度達30米,即6層樓房。大大降低了前期投入成本,實現了全自動控制。
無塔供水設備概述
本設備依據供水管網中瞬時變化的壓力和流量參數,自動改變水泵的臺數和運行轉速,實現恒壓變量供水的閉環調節,從而達到提高公司質量和高效節能的目的。
隨著二次供水加壓技術的發展,無塔供水設備從根本上解決了這些問題。據“供水設備推廣中心”的資料顯示,無塔供水設備不需建造水塔,投資小、占地少,采用水氣自動調節、自動運轉、節能與自來水自動并網,停電后仍可供水,調試后數年不需看管。比建造水塔節約投資70%,比健在高位水箱節約投資60%,大大節約土建投資。
目前無塔供水設備廣泛用于企事業單位、住宅區及農村的生產、生活、辦公用水。供水戶在20-2000戶。日供水量在20-50000m3,供水高度達150米,即50層樓房。
1、節能
本裝置與其他的控制系統不同,它的能量損失最小,泵僅在要求供水時
才吸收能量,在從零至最大的不同流量要求時,通過改變泵的轉速,使之始終輸出
恒定的壓力。在用水量極小時,比如夜間,系統可通過氣壓罐供水,或輔泵(設計選配
供水。
2、低噪音運行
需要供給最大流量的時間很少,大部分時間泵都工作在低轉速
狀態,并且泵是由低噪音電機驅動低速運轉的。系統還加置了降低振動和噪音的
減振器,合適的安裝可以使噪音降低到最小。因此,在要求安靜工作環境的場所
安裝本系統是十分必要的,如醫院、劇院、播音大樓、居民住宅區、旅館等等。
3、占地面積小
本中心要求提供安裝的場地非常小,柔性布置和特殊的設計可
以用于每一個可能安裝的地方。
4、容易安裝
每一套設備都是成套供應的,并已裝配好連接進出水口、動力及
低水位保護開關的接口和操作設備。
5、運行經濟
使用變頻無級調速系統可以快速調整泵的供水流量,并向用戶提
供合適的供水壓力。合適的工作壓力使得設備的使用時間長,且泵、閥門、儀表
及其他水暖器材的磨損很小,不易損壞。標準化的元器件和極大的互換性可減少
大量備品備件。
6、快速收回投資
較高的投資費用將因較低的能量消耗在短期內得到補償。顯
著的節能效果可快速收回投資費用。
無塔供水設備特點
1、 經濟效益顯著:使用該設備,可不建造水塔、不設樓頂水箱,既減少工程的施工周期,又解決了工程造價費用高的缺點,還克服了氣壓波動大,水泵啟動頻繁等不足之處。
2、 設計嚴謹:該設備采用水泵變頻恒壓控制,無論系統用水量怎樣變化,均能使管道出口壓力保持恒定。
3、 運行可靠:該設備采用變頻調速器和國內優質水泵,具有完善的保護功能和自動、手動轉換功能,使運行非??煽?。 并且性能良好、控制方式靈活、抗干擾能力強
4、 高效節能:該設備能根據用戶用水量的變化來調節水泵轉速,使水泵始終工作在高效區,節電效果明顯,比恒速水泵可節電35%。
5、 操作簡單:“供水設備推廣中心”總是站在供水設備科技發展的前沿。新一代的供水設備采用全自動控制,PID調節,鍵盤操作,人機界面(文本、數字)顯示。操作人員只需轉換電控柜開關,就可以實現用戶所需工況,實現全自動無人值守。
6、 保護功能齊全:具有完美的過載、短路、過壓、欠壓、缺相、過流、短路、水源缺水等自動保護功能。在異常情況下能進行信號報警、自檢、故障判斷等。
7、 占地少安裝方便:整套設備只有一組供水控制柜和水泵機組,安裝非常簡單方便。
8、 延長水泵及電機的使用壽命:對多臺泵組均能可靠的實現軟啟動,使電網和管網免沖擊,并且輪流運轉,大大延長了水泵及電機的使用壽命。
無塔供水工作原理
無塔供水設備工作原理圖
無塔供水設備在投入使用時,自來水管網的水進入穩流流罐,罐內空氣從真空消除器排出,待水充滿后,真空消除器自動關閉。當自來水管網壓力能夠滿足用水要求時,系統由旁通止回閥向用水管網直接供水;當自來水管網壓力不能滿足用水要求時,系統壓力信號由遠傳壓力表反饋給變頻控制器,水泵運行,并根據用水量的大小自動調節轉速恒壓供水,若運轉水泵達到工頻轉速時,則啟動另一臺水泵變頻運轉。水泵供水時,若自來水管網的水量大于水泵流量,系統保持正常供水:用水高峰時,若自來水管網水量小于小泵流量量,穩流罐內的水作為補充水源仍然能正常供水,此時,空氣由真空消除器進入穩流罐,罐內真空遭到破壞,確保了自來水管網不產生負壓,用水高峰過后,系統又恢復到正常供水狀態。當自來水管網停水,造成穩流罐液位不斷下降,液位探測器將信號反饋給變頻控制器,水泵自動停機,以保護水泵機組。夜間小流量供水且自來水管網壓力不能滿足要求時,氣壓罐可以貯存并釋放能量,避免了水泵頻繁啟動。
無塔供水設備原理
變頻供水設備的基本工作原理是根據用戶用水量變化自動調節運行水泵臺數和一臺水泵轉速,使水泵出口壓力保持恒定。當用戶用水量小于一臺水泵出水量是,系統根據用水量變化有一臺水泵變頻調速運行,當用水量增加時管道系統內壓力下降,這時壓力傳感器把檢測到的信號傳送給微機控制單元,通過微機運行判斷,發出指令到變頻器,控制水泵電機,使轉速加快以保證系統壓力恒定,反之當用水量減少時,使水泵轉速減慢,以保持恒壓。
當用水量大于一臺泵出水時,第一臺泵切換到工頻運行,第二臺泵開始變頻調速運行,當用水量小于兩臺泵出水量時,能自動停止一臺或二臺泵運行。在整個運行過程中,始終保持系統恒壓不變,使水泵始終工作在高校區,既保證用戶恒壓供水,又節省電能。設備不需配備專職操作人員。
無塔供水適用范圍
1、有水池的高層建筑、賓館、學校、城鎮居民小區、企事業單位、新農村建設農村的生活用水。
2、工廠、工礦企業的生活或者生產用水。
3、各類水廠、供水站、污水廢水廠、農業排灌站等供排水。
4、高樓、小區、企事業單位熱水集中供水。
5、生產、生活中的冷卻水、循環水的加壓。
6、油田輸油管道、油庫、油站等的恒壓輸油。
無塔供水最新技術
無吸程管網疊壓供水設備是一種最新的無塔供水技術,隨著技術的發展和進步,經過近幾年的市場實踐應用,無吸程管網疊壓供水技術不斷改良,逐漸成熟,憑借自身的各種優點受到了廣大用戶的好評!
技術特點:
對比傳統的供水設備和自然疊壓無負壓供水給水設備,HGH VI無吸程強制疊壓供水給水設備具有以下特點和優勢:
1、投資小,無水池,不用消毒。
2、體積小,占地少,安裝方便。
3、高效節能,全部充分利用自來水管網壓力,三重強制疊壓,耗電少,運行費低。
4、全不銹鋼流道,全密封帶壓穩流補償系統,徹底隔絕污染源,清潔環保。
5、水壓穩定,不會造成市政管網壓力波動。
6、全自動控制運行,無人值守設計。
7、超強保護,故障自動顯示,報警。
8、模擬屏人機對話,可隨時查詢、設定、調整運行參數。
9、旁通設計,自動切換,停電不停水。
10、高壽命,運行效率高,可提高水泵壽命3倍以上。
11、可完全埋于地下,特別適用于用地緊張地區(特殊研制、特殊工況).
管網疊壓供水設備三大核心技術解析:
核心技術之一:全自動智能疊壓調配技術:
全自動智能疊壓調配技術除了具備真空抑制器和負壓消除器的穩流,予壓補償作用外,還采用獨有的工藝設計對管網水進行增壓調配,實現100%借用管網壓力,實現真正意義上的三重增壓疊壓,達到節能降耗的目的,同時還具有信息處理功能,將這些數據經實時收集和分析系統運算和處理,發送到相應執行單元。
核心技術之二:全自動智能欠壓調配技術:
全自動智能欠壓調配系統的作用是在自來水管網壓力不足的情況下,可根據管網工況隨時通過調配系統(包括壓力,水位反饋,流量,壓力調節等運行狀態)實現設備正常供水,滿足管網壓力最不利點的用水要求。
核心技術之三:全封閉帶壓穩流補償技術:
自然疊壓是通過與大氣接觸來消除負壓,而本系統是采用符合飲用水要求的全封閉部件,飲用水不與任何成分的氣體接觸,嚴格保證飲用水的衛生安全。其本身是承壓設備,保證任何情況下始終帶壓運行,從根本上杜絕了管網出現負壓的可能性。
選型說明
無塔供水設備主要由變頻控制柜、壓力傳感器、水泵等組成。變頻控制柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。
供水系統選用原則
(1)蓄水池容量應大于每小時最大供水量。
(2)水泵揚程應大于實際供水高度。
(3)水泵流量總和應大于實際最大供水量。
(4)變頻控制柜選型:
用戶可根據供水量和供水高度確定水泵型號及臺數,然后對控制柜進行選型。
變頻器
根據工藝要求,建議配用變頻器。變頻器是采用直接轉矩控制(DTC)技術,結合諸多先進的生產制造工藝推出的高性能變頻器。它具有很寬的功率范圍,優良的速度控制和轉矩控制特性,完整的保護功能以及靈活的編程能力,較高的可靠性和較小的體積。
據“供水設備推廣中心”提供的主要技術數據如下:
功率范圍:2.2-3000kW
電源電壓:380/400/415/440/460/480/500VAC 3相±10%;
電源頻率:48-63Hz
控制連接:2個可編程的模擬輸入(AI);1個可編程的模擬輸出(AO);5個可編程的數字輸入(DI);2個可編程的數字輸出(DO)。
連續負載能力:150% In,每10分鐘允許1分鐘
串行通訊能力:標準的RS—485接口可使變頻器方便地與計算機連接。
保護特性:過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通訊故障保護、AI信號丟失保護等。
外型結構緊湊,安裝方便。產品經過多種電氣安全規范認證,符合GE、UL及質量認證體系ISO9001和ISO4001等。
變頻器獨特的直接轉矩控制(DTC)功能是目前最佳的電機控制方式,它可以對所有交流電機的核心變量進行直接控制,無需速度反饋就可以實現電機速度和轉矩的精確控制。
變頻器內置PID、PFC、預磁通等八種應用宏,只需選擇需要的應用宏,相應的所有參數都自動設置,輸入輸出端子也將自動配置,這些預設的應用宏配置大大節約了調試時間,減少出錯。
可編程序控制器
可編程序控制器是模塊化中小型PLC系統,能滿足中等性能要求的應用;大范圍的各種功能模塊可以非常好的滿足和適應自動控制任務,各種單獨的模塊之泛組合以用于擴展;簡單實用的分散式結構和多界面網絡能力,使得應用十分靈活;方便用戶和簡易的無風扇設計;當控制任務增加時,可以自由擴展;大范圍的集成功能使得它的功能非常強勁。
多種的性能遞增的CPU和豐富的且?guī)в性S多方便功能的I/O擴展模塊,使用戶可以完全根據實際應用選擇合適的模塊。當任務規模擴大,可隨時使用附加模塊對PLC進行擴展。

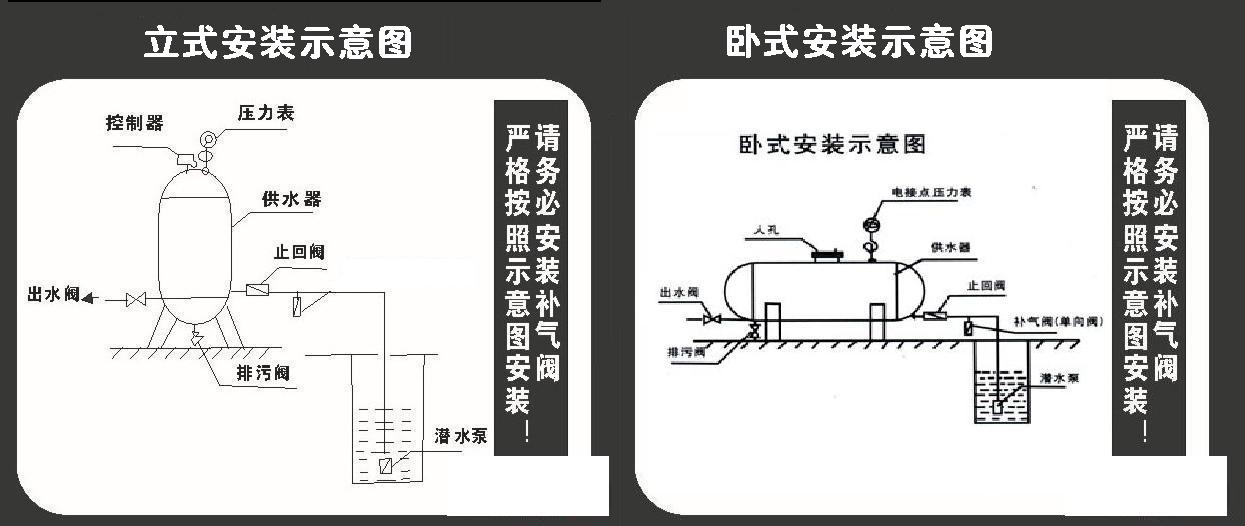

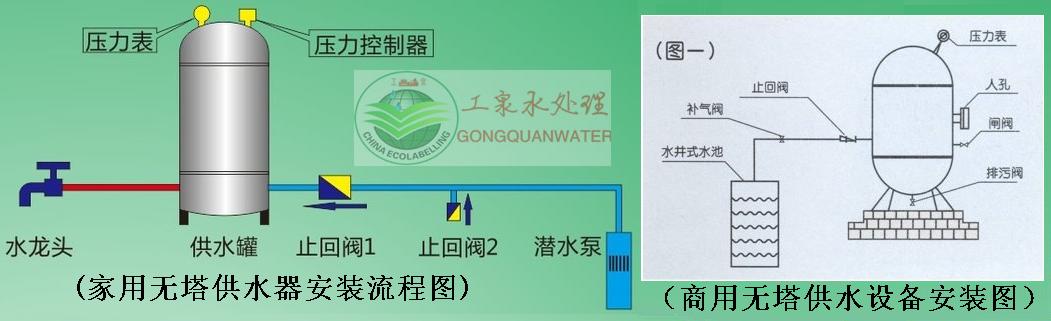

立式家用無塔供水器安裝流程:

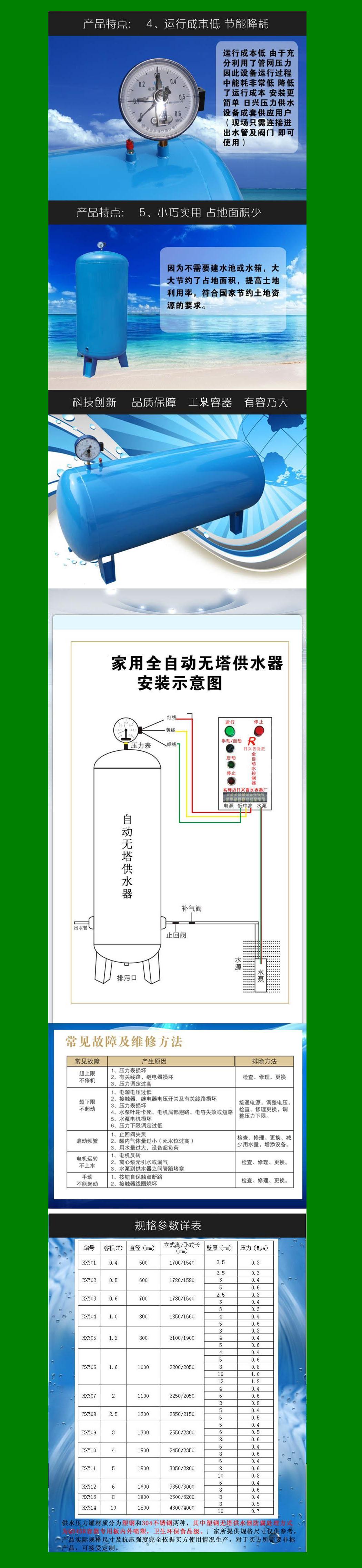

立式無塔供水設備安裝說明書:

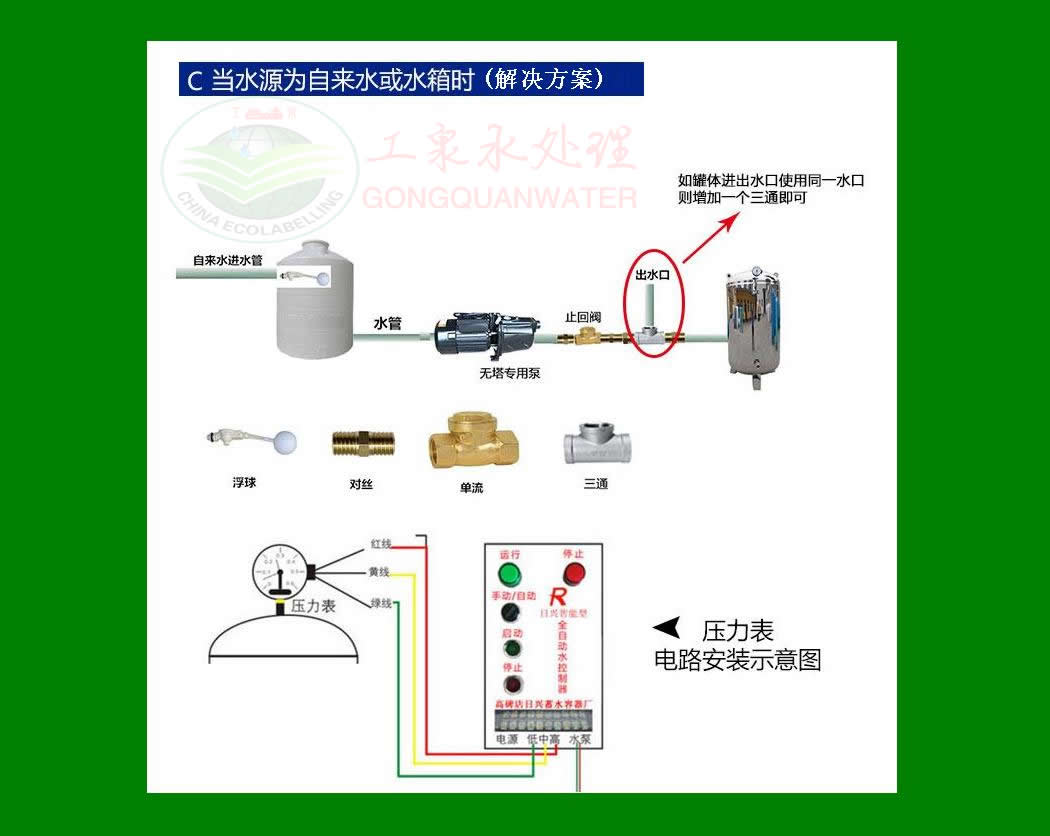

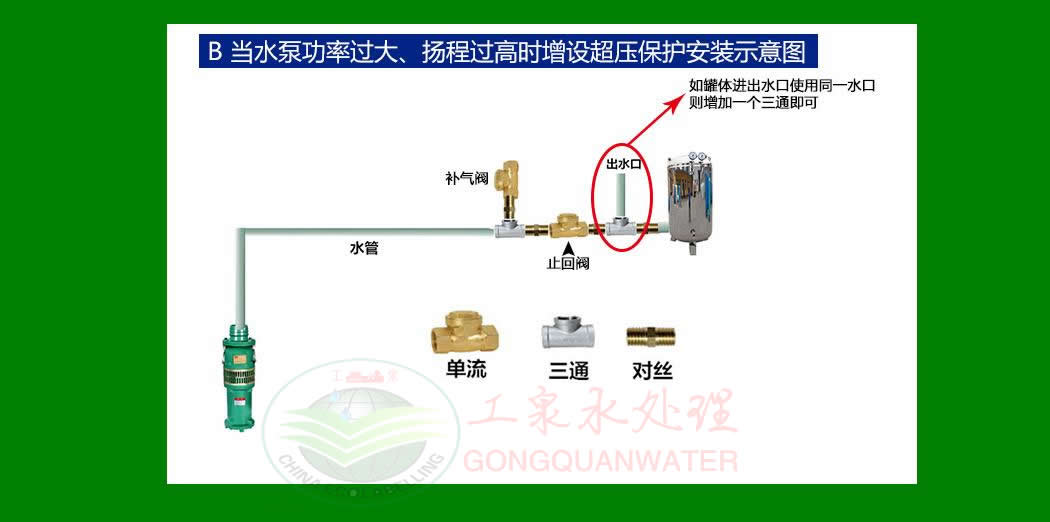

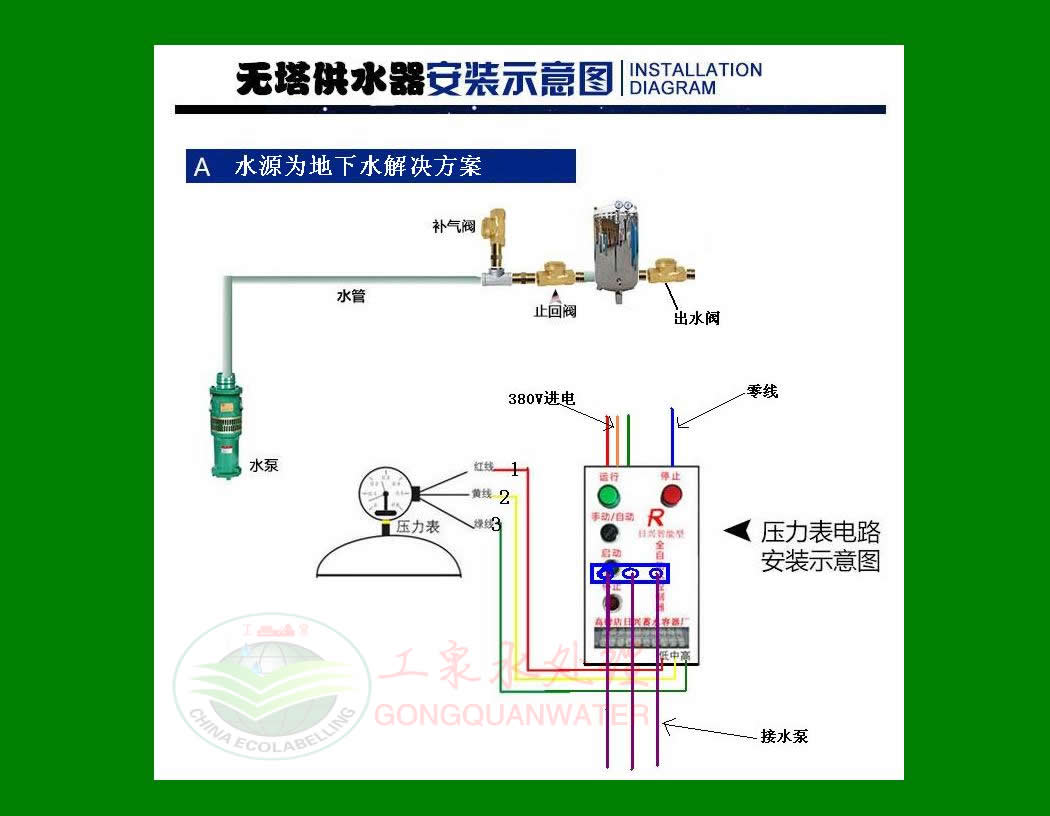

無塔供水設備適用范圍解決方案:

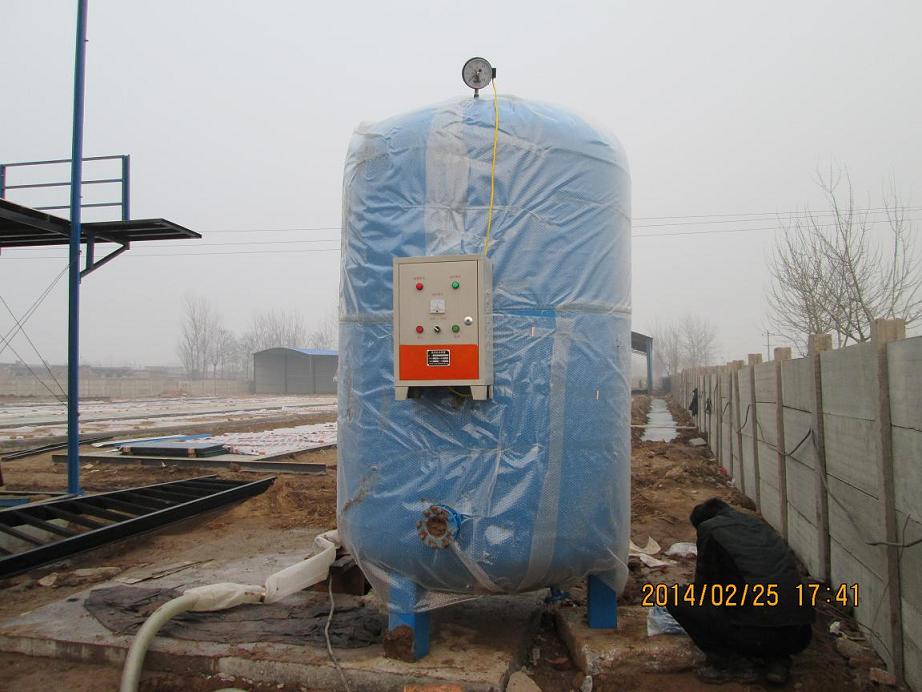

無塔供水設備安裝案例:

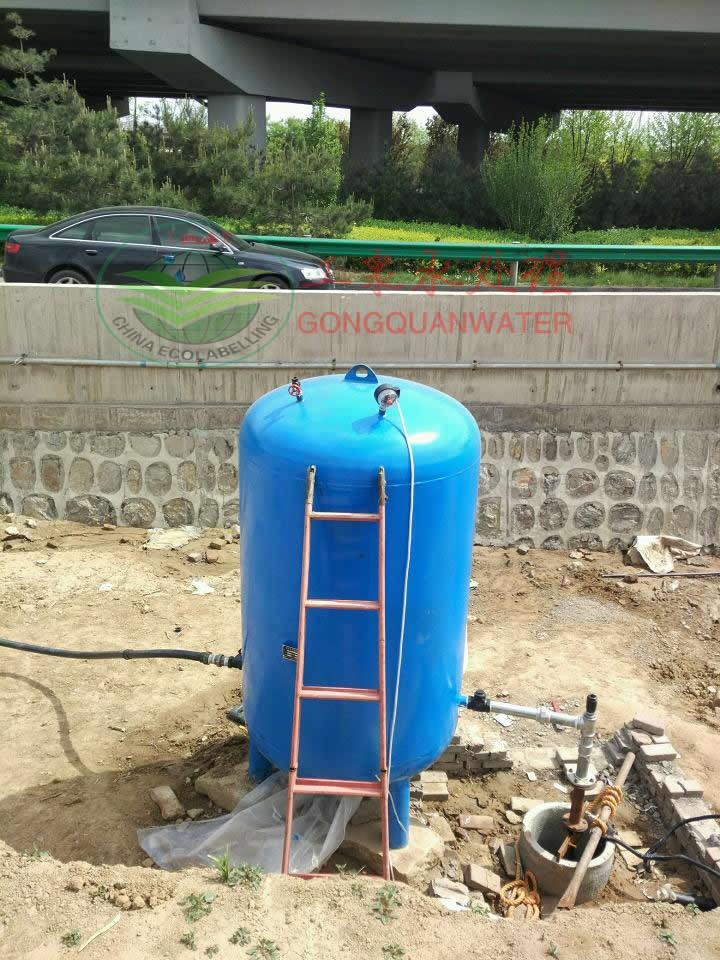

石家莊中山路與西三環交匯處(三環養護噴淋供水-澆花灌溉)

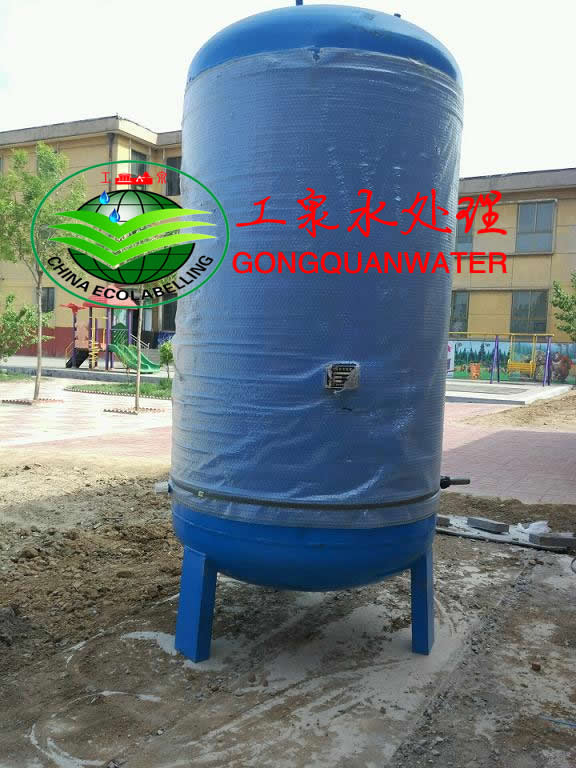

石家莊正定新區東賈村小學
辛集市中水路橋石濟客運部
電子行業用反滲透純凈水處
食品飲料釀酒用水軟化
家庭別墅用水軟化
酒店賓館用水軟化
化工,醫藥行業水處理
地下水,井水,溫泉水處理
紡織印染行業污水處理
洗衣房用水軟化
中央空調循環冷卻水
鍋爐用水軟化
